Anclaje tornillo index ch-to cargas medias m12x80 Ø16

ANCLAJE TORNILLO INDEX CH-TO CARGAS MEDIAS M12X80 Ø16

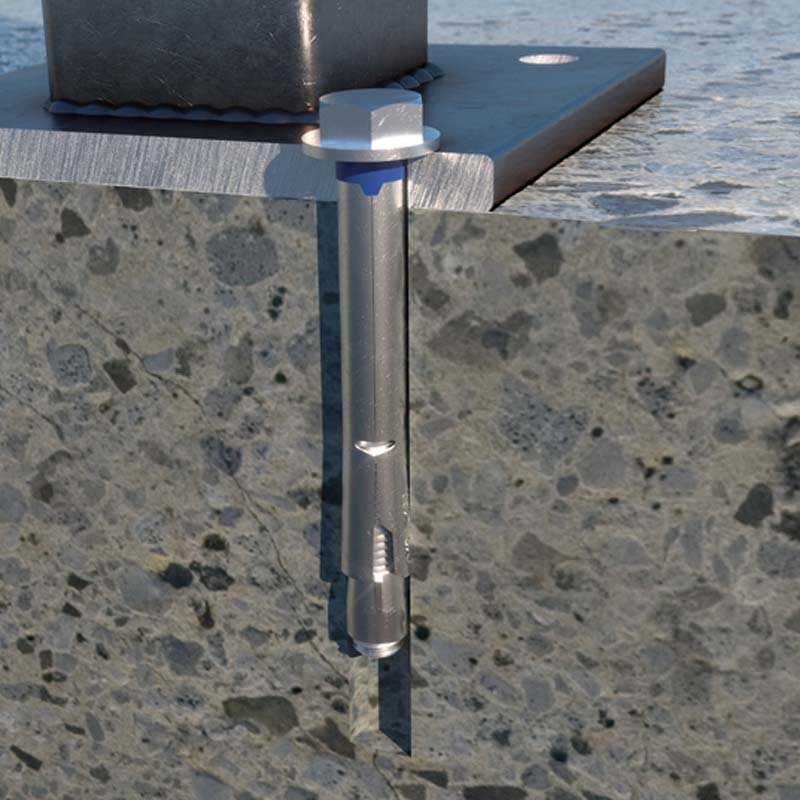

Descripción anclaje tornillo Index

Anclaje antigiro tornillo hexagonal 6.8, homologado ETE Opt.7, para cargas medias.
Aplicaciones y usos en aparatos de aire acondicionado, antenas, mobiliario urbano, barandillas, barandillas de balcón, barandillas de carretera, barandillas de madera, carpas.
Materiales de uno en hormigón armado, hormigón, piedra, ladrillo macizo.

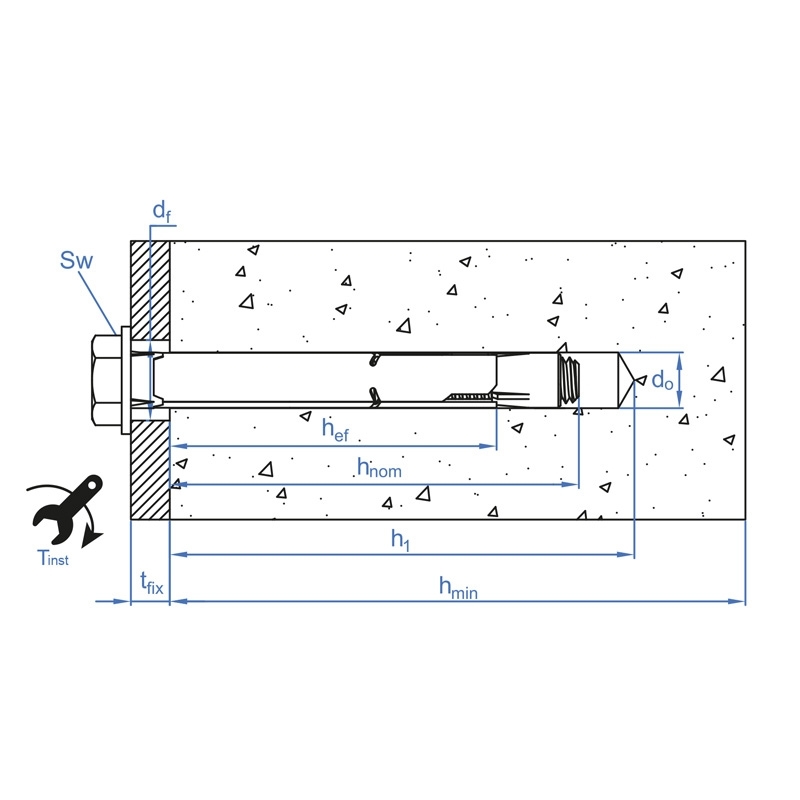

Características anclaje tornillo Index

· Medida M12X80 Ø16.
· L - Longitud 80.
· d0 - Ø Broca 16.
· h1 - Profundidad mínimo de taladro 80.
· hnom - Profundidad mínima del anclaje 70.
· tfix - Espesor máxima a fijar 5.
· Distancia minima al borde "A" 74.
· SW - Llave de instalación 19.
· Cizalladura hormigón no-fisurado 974.
· Mº - M12.
· df - Ø Elemento a fijar 18.
· hmin - Espesor mínima material base 110.
· hef - Profundidad efectiva 55.
· Tins - Par de apriete Nm 50.
· Distancia minima entre ejes "B" 74.
· Extracción hormigón no-fisurado 812.
