Anclaje tornillo index ch-to cargas medias m6x60 Ø9

ANCLAJE TORNILLO INDEX CH-TO CARGAS MEDIAS M6X60 Ø9

Descripción anclaje tornillo Index

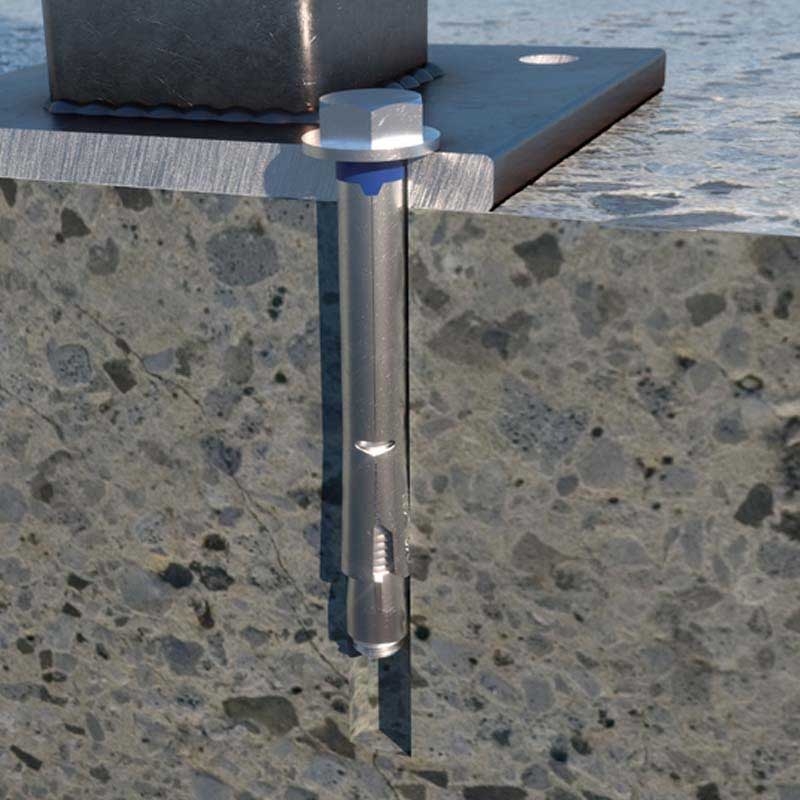

Anclaje antigiro tornillo hexagonal 6.8, homologado ETE Opt.7, para cargas medias.
Aplicaciones y usos en aparatos de aire acondicionado, antenas, mobiliario urbano, barandillas, barandillas de balcón, barandillas de carretera, barandillas de madera, carpas.
Materiales de uno en hormigón armado, hormigón, piedra, ladrillo macizo.

Características anclaje tornillo Index

· Medida M6X60 Ø9.
· L - Longitud 60.
· d0 - Ø Broca 9.
· h1 - Profundidad mínimo de taladro 45.
· hnom - Profundidad mínima del anclaje 39.
· tfix - Espesor máxima a fijar 20.
· Distancia minima al borde "A" 41.
· SW - Llave de instalación 10.
· Cizalladura hormigón no-fisurado 351.
· Mº - M6.
· df - Ø Elemento a fijar 10.
· hmin - Espesor mínima material base 100.
· hef - Profundidad efectiva 30.
· Tins - Par de apriete Nm 10.
· Distancia minima entre ejes "B" 41.
· Extracción hormigón no-fisurado 267.
