Anclaje reforzado index ch-a2 antigiro m10x100mm Ø14m

ANCLAJE REFORZADO INDEX CH-A2 ANTIGIRO M10X100MM Ø14M

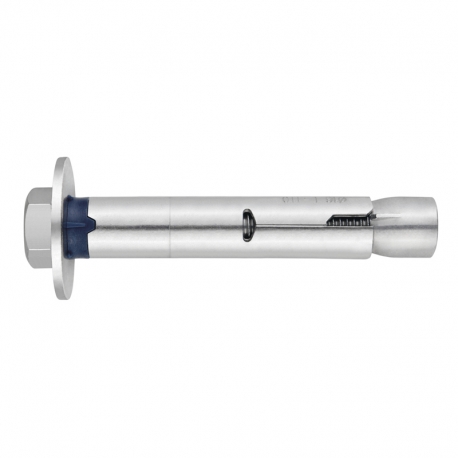

Descripción anclaje reforzado Index

Anclaje CH-A2 de Index antigiro para cargas medias, Inoxidable A2, ideal para aplicaciones y usos en aparatos de aire acondicionado, antenas, mobiliario urbano, barandillas, barandillas de balcón, barandillas de carretera, barandillas de madera y carpas.
Materiales de uso en hormigón armado, hormigón, piedra y ladrillo macizo.

Características anclaje reforzado Index

· Medida M10 x 100 Ø14.
· L - Longitud 100.
· d0 - Ø Broca 14.
· h1 - Profundidad mínima de taladro 75.
· hnom - Profundidad mínima del anclaje 65.
· tfix - Espesor máxima a fijar 32.
· Distancia minima al borde "A" 65.
· SW - Llave de instalación 17.
· Cizalladura hormigón no-fisurado 794.
· Mº - M10.
· df - Ø Elemento a fijar 16.
· hmin - Espesor mínima material base 100.
· hef - Profundidad efectiva 48.
· Tins - Par de apriete (Nm) 35.
· Distancia minima entre ejes "B" 65.
· Extracción hormigón no-fisurado 566.
